Трафарет с буквами: зачем нужны перемычки и как их проверить
У самостоятельного листового трафарета сначала проверьте, что каждая внутренняя часть букв связана с основой, затем оцените рисунок, который получится через отверстия. Перемычки удерживают эти части и одновременно оставляют разрывы в надписи. Поэтому конструкцию и внешний вид результата согласуют вместе до изготовления.
Перед изготовлением согласуйте не только надпись, но и вид трафарета, способ закрепления его элементов и результат нанесения. Обычный шрифт, красиво выглядящий на экране, не обязательно подходит для самостоятельного трафаретного листа без доработки.
Найдите внутренние части, которые могут выпасть
Рассматривайте макет как будущие отверстия в материале. У буквы «О» есть замкнутая середина. Внутренние области встречаются и в других буквах, цифрах, знаках и элементах логотипа. Если со всех сторон вырезать окружающий их материал, держаться им будет не на чем.
Проверяйте каждый знак именно в выбранном начертании. Декоративный шрифт или соединение букв может создавать дополнительные замкнутые области. Особенно внимательно рассмотрите мелкие детали логотипа, рамки и орнаменты: внутри них тоже могут оказаться отдельные островки.
Рекомендуем попросить два понятных вида макета: что останется в листе и какой рисунок получится после нанесения. Это разные изображения, и одно помогает проверить другое.
Согласуйте расположение перемычек
Перемычка удерживает внутренний элемент, но оставляет разрыв в нанесённом рисунке. Поэтому её положение относится и к конструкции, и к внешнему виду надписи. Разместить её случайным образом уже после утверждения дизайна — значит изменить согласованный результат.

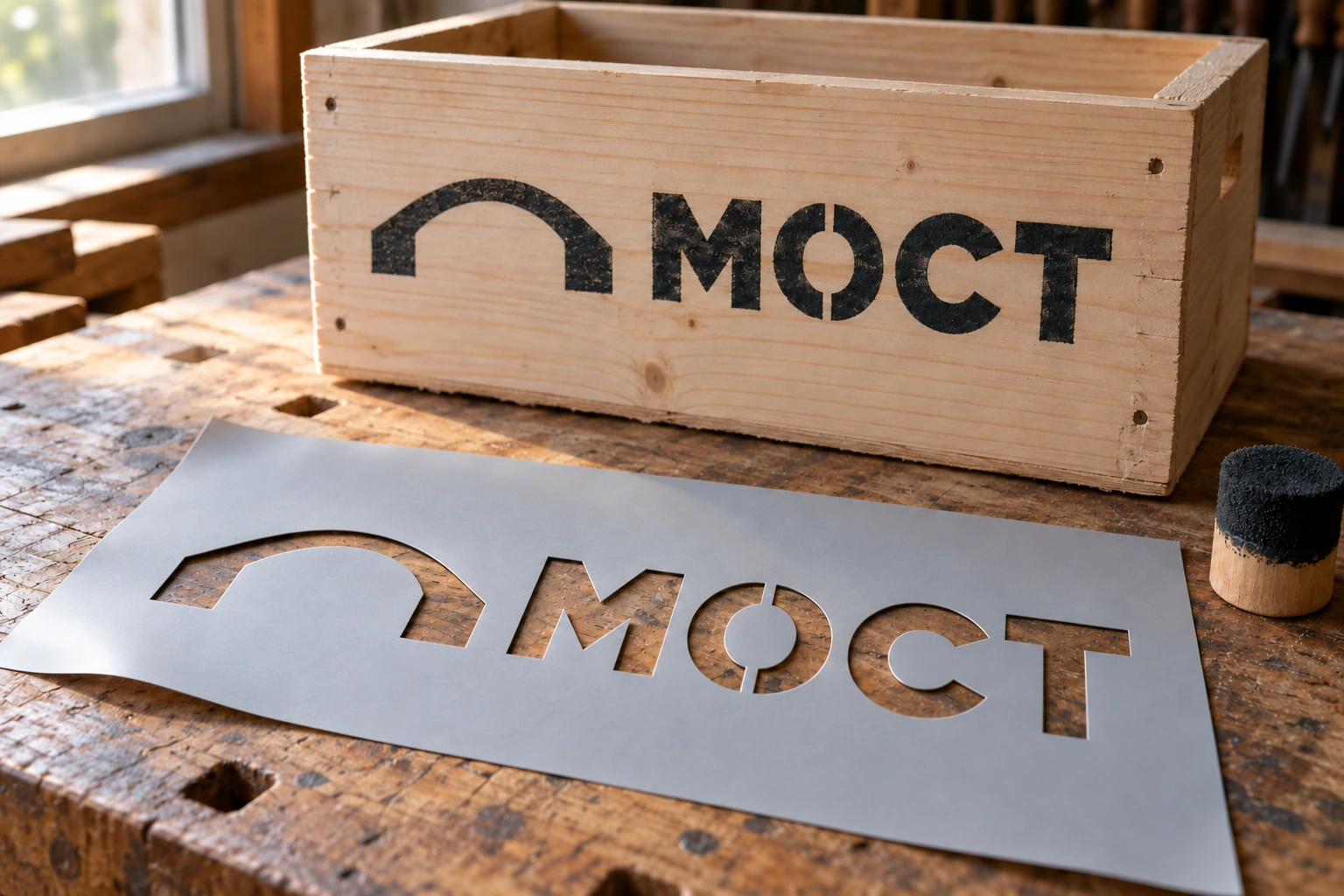

Для простого примера представьте букву «О» с разрывами сверху и снизу. В местах разрывов остаются связи с листом, которые удерживают середину. Количество и расположение связей для конкретного макета нужно согласовать с исполнителем.
Не назначайте толщину перемычек только по тому, как они выглядят при увеличении на экране. Она зависит от материала, размера деталей и способа изготовления. Попросите подтвердить рабочие размеры для вашего изделия; универсальное значение для всех трафаретов здесь не подходит.
| Что проверить | Какой вопрос задать |
|---|---|
| Внутренние элементы | Все ли они связаны с основным листом |
| Читаемость надписи | Не меняют ли разрывы узнаваемость знаков |
| Небольшие детали | Можно ли изготовить их в выбранном размере |
| Вид результата | Понятно ли, где в рисунке останутся разрывы |
| Повторное использование | Подходит ли согласованная конструкция под задачу |
Уточните, нужен ли самостоятельный лист
Требование к связям зависит от устройства трафарета. Для отдельного листа с внутренними островками они необходимы. У одноразового трафарета из самоклеящейся плёнки может применяться перенос элементов с помощью монтажной плёнки — такой вариант нельзя автоматически оценивать как свободный лист.
Сообщите, куда и как будут наносить изображение, нужно ли одно нанесение или серия повторений, насколько важны непрерывные очертания букв. Не заменяйте эти сведения словом «многоразовый». Выбор материала, крепления и способа переноса нужно согласовать под конкретную задачу.
Если в фирменном знаке нельзя оставлять разрывы, обсудите другой вариант выполнения до изготовления. Не убирайте перемычки из утверждённого листового трафарета без повторной проверки конструкции.
Проверьте файл в окончательном размере
Попросите показать контуры изготовления отдельно от поясняющих линий и подписей. Файлы и требования к контурам уточните у исполнителя: картинка-пример помогает обсудить идею, но сама по себе не заменяет согласованный производственный макет.
Перед разрешением на изготовление сверьте:
- точный текст и начертание всех букв;
- размер надписи и расположение на листе;
- связи каждого внутреннего элемента с основой;
- вид будущего нанесения с учётом разрывов;
- согласованные материал, крепление и способ использования.
Не перепутайте материал трафарета и будущее изображение
На одном согласовательном виде выделите то, что останется в листе, на другом — области будущего нанесения. Затем мысленно проследите связь каждой внутренней детали с внешней основой. Если путь проходит только через участок, который вырезают, деталь не удерживается самостоятельным листом. Для другого устройства трафарета способ переноса согласуют отдельно.
Проверьте не только буквы с очевидной серединой. Соединённые знаки, рамка вокруг текста и мелкий символ логотипа могут образовать дополнительные замкнутые области. После изменения шрифта проведите просмотр заново: прежние перемычки относятся к прежним контурам.
Если конструкция держится, но разрыв делает букву похожей на другую, меняйте положение связей совместно с исполнителем и владельцем оформления. Простое удаление неудобной перемычки способно исправить картинку на экране и разрушить сам листовой трафарет.
Для изготовления трафарета пришлите надпись или логотип, нужный размер и описание применения. Если пока есть только обычный шрифт или изображение, попросите проверить необходимость перемычек и подготовку контуров до расчёта изготовления.
